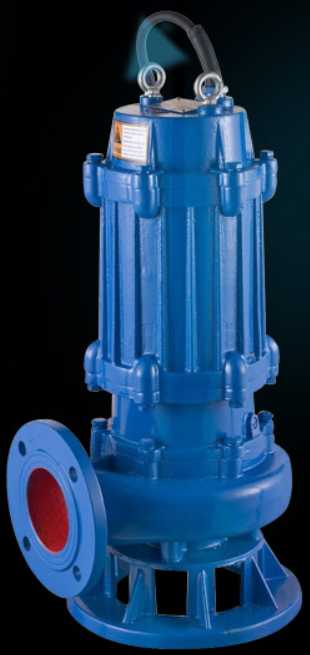

排污泵：WQ潛水式無堵塞排污泵

當天發貨質量擔保七天無理由退換來源：上海潛水排污泵廠作者：沈泉排污泵發布時間：2023-07-28 11:26:46 閱讀次數：

選型報價：獲取2021年價格

流量范圍：10-2600（m3/h）

揚程范圍：7-60（m）

軸封形式：機械密封

泵的類型：離心式

功率范圍：0.75-250（KW）

口徑范圍：25-500（mm）

材質可選：灰鑄鐵,不銹鋼,雙相不銹鋼

連接方式：直連

驅動形式：三相交流電機

導讀：上海沈泉泵閥制造有限公司為您提供：WQ潛水式無堵塞排污泵的性能參數表，【保修政策以換代修】，安裝尺寸圖紙與圖片，如果您對排污泵型號、無堵塞排污泵批發報價與選型手冊感興...

　　一、WQ潛水式無堵塞排污泵主要用途:

　　上海沈泉泵閥生產制造的WQ潛水式無堵塞排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。各行業不同工WQ潛水式無堵塞排污泵適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2023年無堵塞排污泵廠家直銷價格，同時可提供外形尺寸、安裝圖紙，結構圖紙、曲線圖譜和安裝尺寸等數據。

　　二、WQ潛水式無堵塞排污泵產品簡介:

　　WQ潛水式無堵塞排污泵是在引進G外先進技術的基礎上，結合G內水泵的使用特點而研制成功的新一代水泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該排污泵泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

　　三、WQ潛水式無堵塞排污泵產品特點:

　　1.QW(WQ)排污泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。

　　2.機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。

　　3.整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

　　4.該排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。

　　5.可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性。

　　6.浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用G為方便。

　　7.QW(WQ)系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。

　　8.能夠在全揚程內使用，而保證電機不會過載。

　　9.有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

　　四、WQ潛水式無堵塞排污泵性能參數表

WQ潛水排污泵型號	口　徑	流　量	揚　程	功　率	轉　速	效　率
WQ潛水排污泵型號	(mm)	(m3/h)	(m)	(kw)	(r/min)	(%)
WQ25-8-15-1.1	25	8	15	1.1	2825	38.5
WQ32-12-15-1.1	32	12	15	1.1	2825	40
WQ40-15-15-1.5	40	15	15	1.5	2840	45.1
WQ40-15-30-2.2	40	15	30	2.2	2840	48
WQ50-20-7-0.75	50	20	7	0.75	1390	54
WQ50-10-10-0.75	50	10	10	0.75	1390	56
WQ50-20-15-1.5	50	20	15	1.5	2840	55
WQ50-15-25-2.2	50	15	25	2.2	2840	56
WQ50-18-30-3	50	18	30	3	2880	58
WQ50-25-32-5.5	50	25	32	5.5	2900	53
WQ50-20-40-7.5	50	20	40	7.5	2900	55
WQ65-25-15-2.2	65	25	15	2.2	2840	52
WQ65-37-13-3	65	37	13	3	2880	55
WQ65-25-30-4	65	25	30	4	2890	58
WQ65-30-40-7.5	65	30	40	7.5	2900	56
WQ65-35-50-11	65	35	50	11	2930	60
WQ65-35-60-15	65	35	60	15	2930	63
WQ80-40-7-2.2	80	40	7	2.2	1420	52
WQ80-43-13-3	80	43	13	3	2880	50
WQ80-40-15-4	80	40	15	4	2890	57
WQ80-65-25-7.5	80	65	25	7.5	2900	56
WQ100-80-10-4	100	80	10	4	1440	62
WQ100-110-10-5.5	100	110	10	5.5	1440	66
WQ100-100-15-7.5	100	100	15	7.5	1440	67
WQ100-85-20-7.5	100	85	20	7.5	1440	68
WQ100-100-25-11	100	100	25	11	1460	65
WQ100-100-30-15	100	100	30	15	1460	66
WQ100-100-35-18.5	100	100	35	18.5	1470	65
WQ125-130-15-11	125	130	15	11	1460	62
WQ120-130-20-15	125	130	20	15	1460	63
WQ150-145-9-7.5	150	145	9	7.5	1440	63
WQ150-180-15-15	150	180	15	15	1460	65
WQ150-180-20-18.5	150	180	20	18.5	1470	75
WQ150-180-25-22	150	180	25	22	1470	76
WQ150-130-30-22	150	130	30	22	1470	75
WQ150-180-30-30	150	180	30	30	1470	73
WQ150-200-30-37	150	200	30	37	1480	70
WQ200-300-7-11	200	300	7	11	970	73
WQ200-250-11-15	200	250	11	15	970	74
WQ200-400-10-22	200	400	10	22	1470	76
WQ200-400-13-30	200	400	13	30	1470	73
WQ200-250-15-18.5	200	250	15	18.5	1470	72
WQ200-300-15-22	200	300	15	22	1470	73
WQ200-250-22-30	200	250	22	30	1470	71
WQ200-350-25-37	200	350	25	37	1980	75
WQ200-400-30-55	200	400	30	55	1480	70
WQ250-600-9-30	250	600	9	30	980	74
WQ250-600-12-37	250	600	12	37	1480	78
WQ250-600-15-45	250	600	15	45	1480	75
WQ250-600-20-55	250	600	20	55	1480	73
WQ250-600-25-75	250	600	25	75	1480	73
WQ300-800-12-45	300	800	12	45	980	76
WQ300-500-15-45	300	500	15	45	980	70
WQ300-800-15-55	300	800	15	55	980	73
WQ300-600-20-55	300	600	20	55	980	75
WQ300-800-20-75	300	800	20	75	980	78
WQ300-950-20-90	300	950	20	90	980	80
WQ300-1000-25-110	300	1000	25	110	980	82
WQ350-1100-10-55	350	1100	10	55	980	84.5
WQ350-1500-15-90	350	1500	15	90	980	82.5
WQ350-1200-18-90	350	1200	18	90	980	83.1
WQ350-1100-28-132	350	1100	28	132	740	83.2
WQ350-1000-36-160	350	1000	36	160	740	78.5
WQ400-1500-10-75	400	1500	10	75	980	82.1
WQ400-2000-15-132	400	2000	15	132	740	85.5
WQ400-1700-22-160	400	1700	22	160	740	82.1
WQ400-1500-26-160	400	1500	26	160	740	83.5
WQ400-1700-30-200	400	1700	30	200	740	83.5
WQ400-1800-32-250	400	1800	32	250	740	82.1
WQ500-2500-10-110	500	2500	10	110	740	82
WQ500-2600-15-160	500	2600	15	160	740	83
WQ500-2400-22-220	500	2400	22	220	740	84
WQ500-2600-24-250	500	2600	24	250	740

　　用戶可根據此表選型確定型號，如有特殊情況可咨詢我公司技術人員。

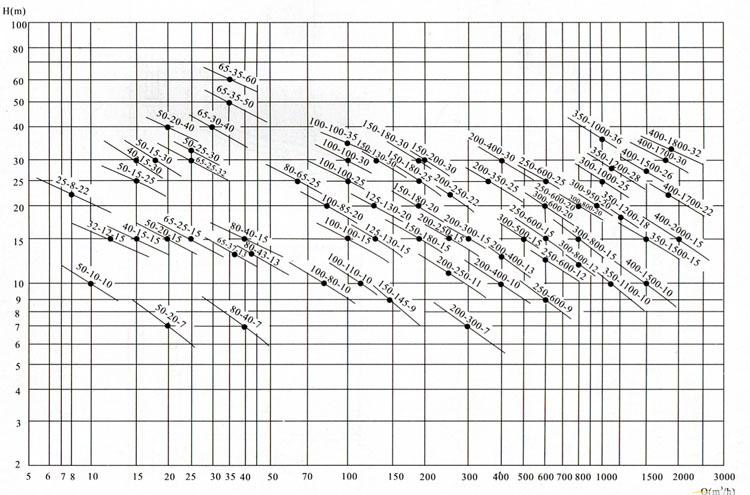

　　五、WQ潛水式無堵塞排污泵(性能圖譜)

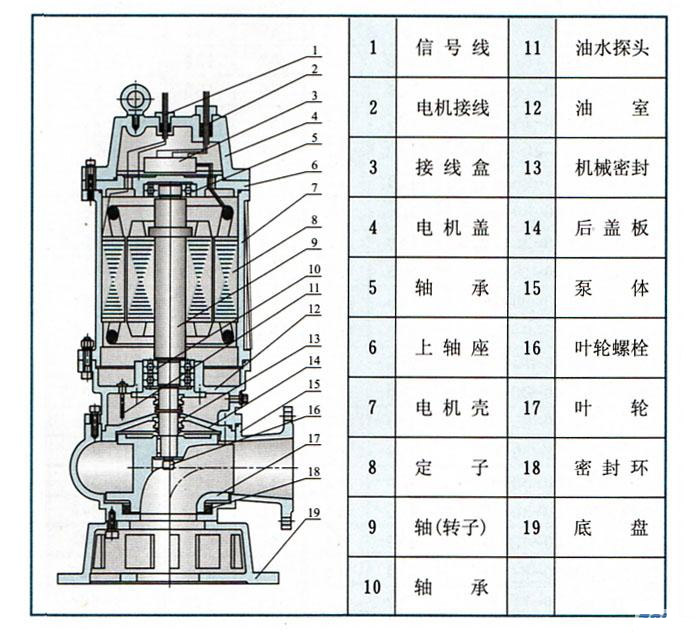

　　六、WQ潛水式無堵塞排污泵(結構圖)

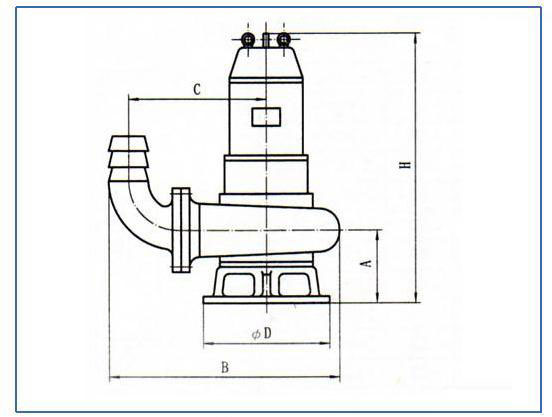

　　七、WQ潛水式無堵塞排污泵安裝尺寸

WQ潛水排污泵型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
WQ潛水排污泵型號	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
32-8-12-0.75	32	8	12	2900	0.75	48	120	360	225	210	540
32-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	2900	1.5	53	120	250	230	210	564	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	20	40	2900	7.5	58	175	480	285	310	770	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-40-7-2.2	80	40	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
100-80-10-4	100	100	10	1450	4	65	220	700	430	420	800	GAK-100
型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型號	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
125-130-20-15	125	130	20	1450	15	75						GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	1450	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
200-400-30-45	200	400	30	1450	45	74	330	1250	780	520	1370	GAK-200
型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型號	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
型號	口徑	流量	揚程	轉速	功率	效率	A	B	C	D	H	自動耦合器
型號	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自動耦合器
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
500-2650-24-250	500	2650	24	740	250	85	1017	2198	2395	900	3000	GAK-500

　　備注：以上參數選型表只是WQ潛水式無堵塞排污泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的排污泵型號產品。

　　在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于QW(WQ)潛水式無堵塞排污泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2023價格有任何問題，請您致電我公司24小時熱線，我們將竭誠為您提供優質的服務。
