流量范圍：14.5-1000m3/h

揚程范圍：8.5-48.5m

軸封形式：機械密封

泵的類型：離心式

功率范圍：4-132KW

口徑范圍：50-250mm

材質可選：灰鑄鐵,不銹鋼

連接方式：聯軸器

驅動形式：三相交流電機

PW、PWF型臥式污水泵是單級、單吸、懸臂式離心污水泵。泵吸入口為軸向水平方向，泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用新穎的雙端面機械密封結構形式，泵與電機安裝在共同底盤上，通過彈性聯軸器由電機直接驅動。該泵具有效率高、節能顯著、運行平穩、性能可靠、維修方便等優點。
本司排污泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。(材質、鑄鐵、不銹鋼)

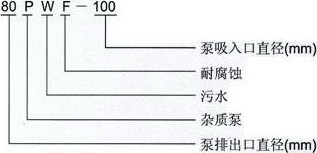

■ PW型臥式污水泵型號意義：  ■ PW型臥式污水泵技術參數：
   流量：14.5-1000m3/h；
   揚程：8.5-48.5m；
   電機功率：4-30KW；
   轉速：960-2950r/min；
   口徑：φ50-φ250；
   介質溫度：≤100℃。
■ PW型臥式污水泵結構說明：
本型排污泵主要由：泵蓋(1)，泵體(2),葉輪（3)，軸（15），軸封體(4)，軸承箱（11))及聯軸器部件等組成〈見圖1：結構圖〉
泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動（亦可才艮據需要改用皮帶傳動）。
葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸濁顆粒。
葉輪背面有4片副葉片，以平衡軸向推力，制造時葉輪經過靜平衡試經驗。
泵的旋轉方向從驅動端看為順時針方向。
軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處于正常油位線。
本泵軸封采用油封?密封、密封性能好、更換方便。
密封環由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換。
泵蓋和葉輪進口端的間隙f，密封環與葉輪裝配間隙T （見結構圖〉及配用底閥內徑列于表1。

型 號	F(mm)	T(mm)	底閥內徑	備 注
21/2PW	2	0.15~0.22	Φ150
4PW	2	0.175~0.255	Φ200

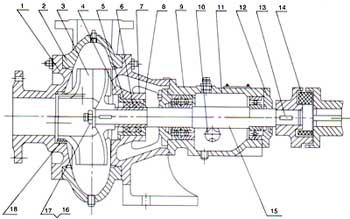

■ PW型臥式污水泵結構圖：

	1	泵蓋	10	油標
	2	泵體	11	軸承箱
	3	葉輪	12	軸承蓋
	4	軸封體	13	平鍵
	5	軸封盒	14	彈性圈
	6	墊圈	15	軸
	7	軸套(4PW無)	16	螺母
	8	油封	17	墊圈
	9	軸套	18	密封環

■ PW型臥式污水泵適用范圍：
1、PW型臥式污水泵可輸送污水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質，介質溫度不超過100℃。
2、PWF型不銹鋼污水泵可輸送帶有酸性、堿性或其他腐蝕性的污水，廣泛應用于化工、石油、輕工、食品、制藥、釀造、環保及污水處理等行業。泵體及過流部件采用304不銹鋼材質制造，介質溫度不高于100℃。
■ PW型臥式污水泵性能參數：

序號	型 　　號	流 量		揚 程 m	轉 速 r/min	功率(kW)
		m3/h	L/s			軸功率	功率
1	50PW-65 50PWF-65	14.5	4	16	1440	2.47	4
2	50PW-65 50PWF-65	25	6.94	32	2900	3.35	4
3	80PW-100 80PWF-100	56	15.5	13.5	1440	4.1	5.5
4	80PW-100 80PWF-100	90	25	26	2900	7	11
5	100PW-125 100PWF-125	100	27.8	12.5	1440	5.7	7.5
6	21/2PW	60	16.6	9.5	1440	2.5	4
7	21/2PW	90	25	26	2920	11	15
8	21/2PW	90	25	43	2940	17	22
9	4PW	100	27.8	11	960	4.7	7.5
10	4PW	160	44.4	25.5	1460	18	30
11	6PW	300	83.3	14	980	17	30
12	6PW	350	97	27	1450	42	55
13	8PW	500	139	13	730	29	45
14	8PW	550	153	25	980	59.5	75
15	10PW	800	222	13.5	730	40.2	75
16	10PW	1000	278	25	980	92	132

■ PW型臥式污水泵啟動、停止與運轉：
1、起動
1）檢查軸承箱內是否已加油、油位是否正常油位線。
2）檢查電機旋轉方向是否與泵的旋轉方向一致。
3）關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。
4）啟動電機、并打開壓力表旋塞。
5）待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞并逐漸打開排水管路上的閘閥到需要為止。
2、停止
1) 先慢慢關閉出水管路閘閥，然后切斷電源。
2)  若遇冰凍季節，停機后，打開泵體下部的四方螺塞，放空存水，以免凍裂。
3) 若長期不用，則各部件應拆開擦凈，并在滑動面涂上防銹油，妥善保存。
3、運轉
1) 在泵運轉過程中，必須注意觀察儀表、軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。
2) 軸承高溫度不得超過75℃。
3) 軸承油應保持在正常油位線，不能過高或過低，過低應及時加油。
4) 密封環與葉輪的配合間隙，大于以下規定值時應更換新的密封環。
    吸水口直徑≤100mm時，直徑方向總間隙≥1.5mm時
    吸水口直徑>100mm時，直徑方向總間咪≥2mm時
■ PW型臥式污水泵裝配與拆卸：
先檢查各另、部件有無存在影響裝配的缺陷，然后將其擦洗干凈后，方可進行裝配。
  1、準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。
  2、將密封環、軸封盒、油標和油孔蓋、毛氈囤分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。
  3、先將軸承裝入軸兩端，一起裝入軸承箱，然后裝上軸承壓蓋。
  4、依次裝上軸承體、軸承(4PW無)油封圏及墊圈、葉輪、墊片和葉輪螺母并擰緊，然后裝上泵體和泵蓋。
  拆卸與裝配須序相反。
■ PW型臥式污水泵注意事項：
1) 泵進出口水管應設支承，不得以泵體作支承：
2) 出口水管路應裝設閘閥；
在泵吸入管路進口處應裝設一般性攔污柵、防止較大的石塊等物吸入泵內打壞葉片。
